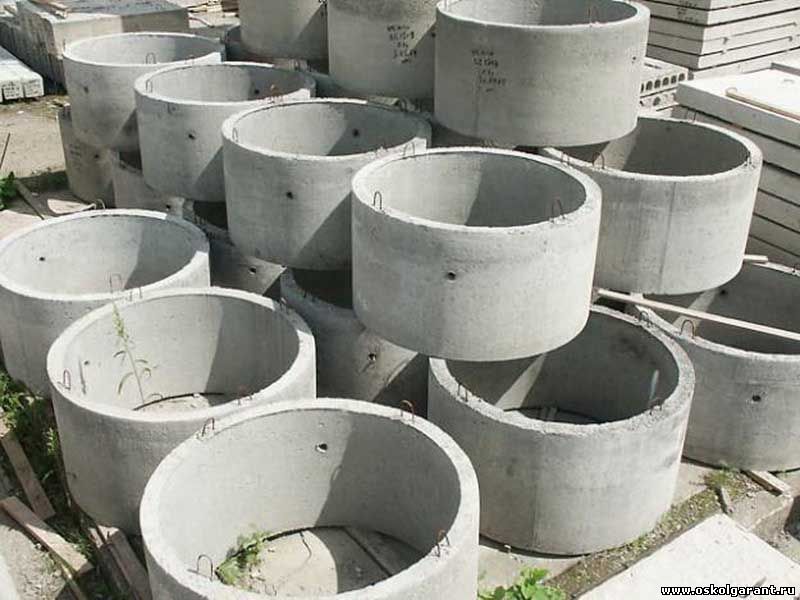

ГОСТ 8020-90.Колодезные кольца используются для монтажа канализационных, смотровых, водоотводных колодцев.
Мы изготавливаем формы для бетонных колец, а так же сопутствующих оснасток по ГОСТ 8020-90. | ||||||||
Кольца производятся из бетона марки M200 и арматуры (диаметр от 0,6 до 10 см.)
Для изготовления колодезных колец используются: вода, песок, цемент, щебень.
Главное преимущество технологии, которую мы предлагаем является лёгкость производства, благодаря чему мы получаем колодезные кольца с гладкой и ровной лицевой поверхностью.
Для производства нам необходимо следующее оборудование: опалубка для производства колодезных колец, бетоносмеситель, подъемник, оборудованный приводом подъемного механизма. При производстве мы используем готовый армированный каркас, который можно изготовить самостоятельно. Для производства необходима ровная площадка, на которой выстаиваться, и формируются готовые изделия.
Технология производства предельно проста.
| Форма состоит из двух полых цилиндров: | |
| 1. | Внутренний сердечник |
| 2. | Внешнее кольцо с закрепленными на нем вибраторами. |
Верхняя часть сердечника сделана в форме конуса с петлей в центре. Внутренний сердечник находиться в центре внешнего кольца и фиксируется. Форма ставиться на гладкий пол, металлический или деревянный поддон (их вы сможете заказать у нас). В форму закладывается арматура, засыпается полусухой раствор. Далее включается вибрация и постепенно смесь досыпается. После завершения формования верхняя часть изделия заглаживается и выдерживается в опалубке до тех пор, пока смесь не достигнет первоначальной прочности. После этого производится расформовка — внутренний сердечник поднимается, после чего поднимается внешнее кольцо. Потом форма переносится на другое место и процесс начинается с начала. За рабочий день, длительностью 8 часов, производится не менее 10-20 бетонных колец.
Количество необходимой смеси.
• KC-7-9: 0,15 м3 на одно кольцо.Состав смеси:
• KC-10-9: 0,24 м3 на одно кольцо.
• KC-15-9: 0,4 м3. на одно кольцо.
• KC-20-9: 0,6 м3. на одно кольцо.
а) Цемент (1 часть) — Наполнитель (3 части);Время, нужное для набора прочности, зависит от температуры в цехе. При температуре 20°С кольцо можно переставлять уже через 2 суток. В конечном итоге прочность бетона должна быть не менее 70%. Для этого изделие нужно выдержать не менее 7 суток.
б) Цемент (1 часть) — Песок (1 часть) — Отсев щебня (2 части);
в) Цемент (1 часть) — Песок (1 часть) — Дорожный гравий (2 части).
На опалубке установлены вибраторы марки BИ99B, 220В, 0,25 кBт, 2800 обор/мин.
На KC-7.3, KC -7-9: 1 вибратор.Опалубка изготавливается из металла различной толщины от трёх до восьми мм. Форма рассчитана на производство бетонных колец, колодцев с металлическими петлями, связанными с армирующим каркасом. Еще возможно изготовление форм, при производстве колодезных колец, в стенке кольца которых получается проем диаметром 50 мм, в дальнейшем, который, используется для закрепления строп, а так же перемещения готовой продукции. Цена опалубки в таком случае не изменяется.
На KC-10.6, KC -10-9: 2 вибратора.
На KC -15.6, KC -15-9, KC -20-9: 3 вибратора.
На KC -20.9: 4 вибратора.
Так же мы изготавливаем опалубку для производства колец с "замками". Кольца с «замком» ("паз-гребень") обеспечивают хорошую плотность и защиту от воды соединений, и сохраняют шахту колодца от смещений. Такие кольца обычно дороже обычных. Формование паза и гребня производится с помощью металлических навариваемых на форме пустотообразователей. Распалубка форм с "замками" происходит в обычном порядке. Форма замкового кольца универсальна. Она позволяет изготавливать кольца, как с "замком" так и без замка, с ровной поверхностью.
| Толщина металла используемая в опалубке для производства железобетонных колец. | |||
| Модель кольца | Внутреннее кольцо опалубки (сердечник). Толщина используемого металла |
Внешнее кольцо опалубки. Толщина используемого металла |
Количество установленных вибраторов |
| КС-7.3 | 3 мм. | 3 мм. | 1 шт. |
| КС-7.9 | 3 мм. | 3 мм. | 1 шт. |
| КС-10.6 | 3 мм. | 4 мм. | 2 шт. |
| КС-10.6 | 4 мм. | 6 мм. | 2 шт. |
| КС-10.9 | 3 мм. | 4 мм. | 2 шт. |
| КС-10.9 | 4 мм. | 6 мм. | 2 шт. |
| КС-15.6 | 3 мм. | 4 мм. | 3 шт. |
| КС-15.6 | 4 мм. | 8 мм. | 3 шт. |
| КС-15.9 | 3 мм. | 4 мм. | 3 шт. |
| КС-15.9 | 4 мм. | 8 мм. | 3 шт. |
| КС-20.9 | 3 мм. | 4 мм. | 3 шт. |
| КС-20.9 | 4 мм. | 8 мм. | 3 шт. |
