Устройство и назначение камеры полимеризации.

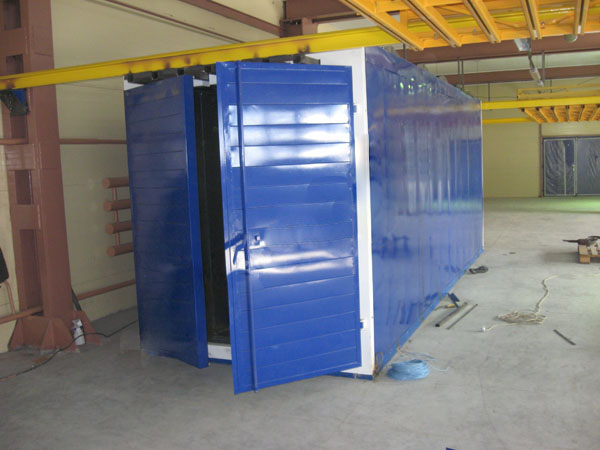

Камера полимеризации служит для осуществления процесса полимеризации композиций порошковых, нанесенных на различные изделия, и представляет сборную конструкцию, состоящую из сэндвич панелей. Их внутренняя полость заполнена теплоизоляционным материалом, а конструкция камеры для полимеризации позволяет сохранить достигнутую внутри камеры температуру в течение длительных промежутков времени, при этом не допуская тепловых потерь и нагрева наружных стенок.

Проем для подачи изделий можно закрыть теплоизолированными дверями с термостойким резиновым профилем, установленным на них, по периметру, и снабженными запорным механизмом.

Термоблоком осуществляется нагрев камеры полимеризации. ТЭНами, расположенными внутри на боковых стенках и закрытыми теплоотражающими экранами.

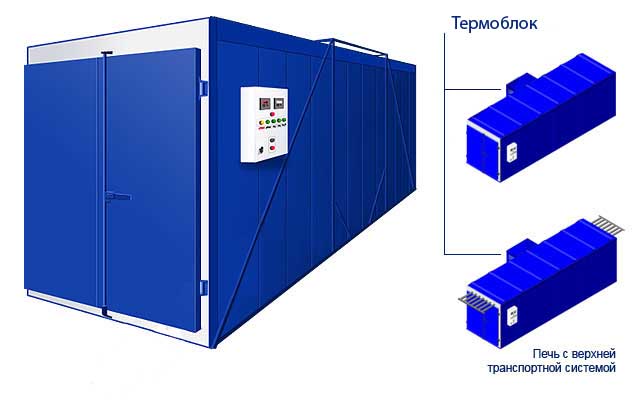

Нагрев камеры происходит с помощью отдельного термоблока, который монтируется к камере полимеризации. Конструкция термоблока позволяет достаточно быстро произвести замену вышедших из строя ТЭНов и профилактику нагревательных элементов. Конструкция из сэндвич панелей позволяет быстро и просто увеличить рабочий объем камеры полимеризации.

Подключенный к камере полимеризации термоблок, осуществляет циркуляцию воздуха для создания равномерной температуры в камере.

Процесс полимеризации порошковой краски:
В камеру полимеризации через дверной проем по транспортной системе загружается тележка с изделиями с нанесенной на них краской. Двери камеры запираются специальным механизмом.

Кнопка ПУСК на пульте управления включает вводной автомат, при этом включается термоблок, и происходит нагрев камеры.

регулятор пульта управления камеры можно настроить на температуру 180°C, 190°C, 200°С. Когда температура достигает 130°С - 140°С, то порошковая краска выделяет в виде дыма летучие вещества. Чтобы вытянуть из камеры эти вещества автоматически включается вытяжка, которая настроена на работу в течение десяти секунд с паузой в работе пять минут.

Как только температура внутреннего объема становится ниже заданной на 5°С - 10°С отключается первая группа ТЭНов;

При достижении необходимой температуры отключается вторая группа ТЭНов и включается счётчик времени, который настраивается на 5, 10 или 20 минут.

Вентилятор рециркуляции воздуха и ТЭНы выключаются после выхода камеры с заданного режима и включается звуковая сигнализация и вентилятор вытяжки. Вентилятор вытяжки включается при необходимости до или после этапа полимеризации (180°С), для этого нужно перевести рукоятку пульта управления в «Руч» режим.

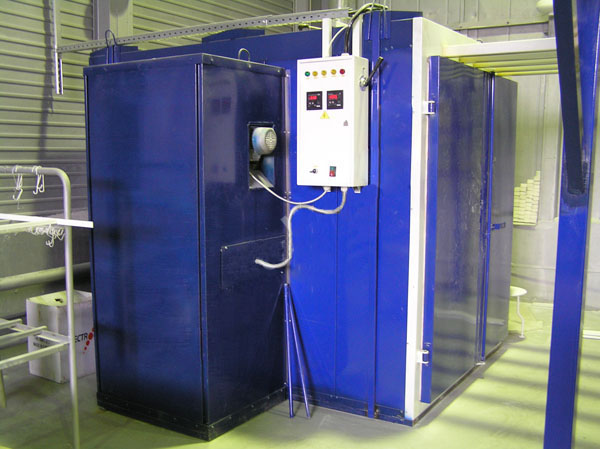

Пульт управления камерой полимеризации.
При работе с термоэлектрическими датчиками пульт управления камерой полимеризации позволит в автоматическом режиме управлять процессом полимеризации краски. Пульт управления изготовлен со степенью защиты IP-54 и может быть установлен на камере полимеризации или с ней рядом, на стене.

Характеристики камеры полимеризации:
Нагревается камера из "холодного" состояния до нужной температуры всего лишь за 30 минут;

Благодаря микропроцессорным регуляторам температуры рабочих зон, обеспечивается точность температуры до 2°С в камере полимеризации;

Время полимеризации краски отсчитывается в автоматическом режиме, по окончании процесса камера полимеризации отключается, подается звуковой и световой сигналы;

Время работы разогретой печи зависит от времени полимеризации порошковой краски и теплоемкости окрашиваемых деталей и составляет от 10 до 30 минут.

Изготавливаемое оборудование:
	Наименование	Размеры полезного пространства Длина Высота Ширина (мм)	Тип	Установленная мощность (кВт)
1	камера полимеризации	2000х1800х1600	тупиковая	26
2	камера полимеризации	2500х1800х1600	тупиковая	32
3	камера полимеризации	3000х1800х1600	тупиковая	40
4	камера полимеризации	3500х1800х1600	тупиковая	48
5	камера полимеризации	4000х1800х1600	тупиковая	54
6	камера полимеризации	4500х1800х1600	тупиковая	60
7	камера полимеризации	5000х1800х1600	тупиковая	65
8	камера полимеризации	5500х1800х1600	тупиковая	68
9	камера полимеризации	6000х1800х1600	тупиковая	72
10	камера полимеризации	6500х1800х1600	тупиковая	76
11	камера полимеризации	7000х1800х1600	тупиковая	86
12	камера полимеризации	3000х2200х1500	тупиковая	44
13	камера полимеризации	6500х1800х1300	тупиковая	76
14	камера полимеризации	7200х1800х1300	тупиковая	86

Наша компания может изготовить камеру проходного типа, если этого пожелает заказчик.

При необходимости камера полимеризации может быть изготовлена по индивидуальным размерам по просьбе заказчика.

ГАРАНТИЯ НА КАМЕРУ ПОЛИМЕРИЗАЦИИ СОСТАВЛЯЕТ 1 ГОД.
