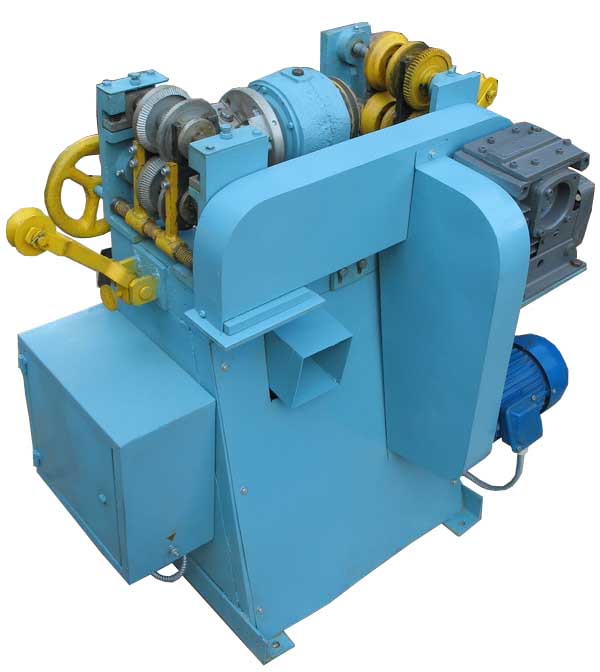

Станок предназначен для изготовления палки круглого сечения из квадратной заготовки. Материалом палки может быть древесина разных пород (сосна, береза и др.). Диаметр получаемой палки от 20 до 50 мм. Механизм подачи станка обеспечивает 2 скорости подачи: 8 и 12 м/мин, которые изменяются перемещением приводного ремня по ручьям шкивов редуктора и электродвигателя. Для каждого диаметра требуется изготовление специального проходного и настроечного калибра.
Верхние подающие ролики подпружинены. Настройка роликов на размер обрабатываемой заготовки осуществляется сведением и разведением роликов относительно оси подачи заготовки.
Станок работает следующим образом. Заготовка квадратного сечения кладется на поддерживающий ролик и толкается в подающие приводные ролики. Ролики подают заготовку в ножевую головку, на планшайбе которой установлены 3 ножа для обработки заготовки методом точения. Также в ножевой головке установлен проходной калибр для базирования готового изделия. На выходе из ножевой головки расположены гладкие принимающие приводные ролики для приема готового изделия.
|
Некоторые отличия станка КПА 20-50 от аналогов из Китая:• Специальная конструкция ножевой головки обеспечивает больший ресурс подшипников;
• Станок обеспечивается постоянным наличием на складе основных запчастей;
• Простота конструкции - все комплектующие серийно выпускаются российской промышленностью;
• Фирменная гарантия. Возможно заключение дополнительного соглашения на послегарантийное обслуживание станка по месту эксплуатации;
• Подача заготовки осуществляется рифлеными подпружиненными роликами, что способствует лучшему захвату заготовки;
• Пружины в механизме подачи материала обеспечивают подачу заготовок, имеющих отклонение от настроенного размера сечения заготовки и позволяют не допустить чрезмерных нагрузок на ролики, валы и подшипники механизма подачи, приводящих к выходу из строя механизма подачи;
• Электрооборудование станка смонтировано в электрошкафе. Силовая цепь и цепь управления разъединены, согласно требованиям ГОСТ;
Технические характеристики:
|
Диаметр изготавливаемых палок
| 20 - 50 мм.
|
Наименьшая длина обрабатываемой заготовк
| 500 мм.
|
Скорость подачи
| 8; 12 м/мин.
|
Частота вращения ножевой головки
| 4000 об./мин.
|
Количество ножей в ножевой головке
| 3 шт.
|
Установленная мощность
| 5,5 кВт.
|
Габаритные размеры ШxДxВ
| 1120х840х1105 мм.
|
Масса
| 400 кг.
|
Фотография ножевой головки выполнены на станке КПА 50-2. Конструкция ножевой головки станков КПА 20-50 и КПА 50-2 не отличается. Таким образом, качество поверхности палки такое же высокое.
Фотография ножевой головки выполнены на станке КПА 50-2. Конструкция ножевой головки станков КПА 20-50 и КПА 50-2 не отличается. Таким образом, качество поверхности палки такое же высокое.
